* 主瓣至旁瓣的电平：预期主瓣发射功率相对于多余旁瓣发射功率的选择性功率差。
在现代无线蜂窝通信系统中，一个最大的挑战是蜂窝小区边缘性能。这是波束赋形技术在提供 LTE 业务方面能够发挥关键作用的主要原因。图3显示了两个实际的情景示例，它们均利用了波束赋形的先进特性以改善现代蜂窝无线通信系统中的性能。

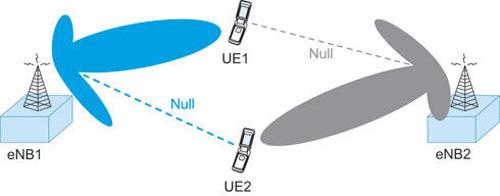

图3(a)为两个相邻的蜂窝小区，每个蜂窝小区都与位于两个蜂窝小区之间边界上的单独用户设备进行通信。此图显示，eNB1正在与目标设备UE1通 信，eNB1发射使用波束赋形来最大限度提高 UE1方位方向中的信号功率。同时，我们还可看到，eNB1正尝试通过控制UE2方向中的功率零点位置，最大限度地减少对UE2的干扰。同样，eNB2正 使用波束赋形最大限度提高其在UE2方向上的发射接收率，同时减少对UE1的干扰。在此情景中，使用波束赋形显然能够为蜂窝小区边缘用户提供非常大的性能 改善。必要时，可以使用波束赋形增益来提高蜂窝小区覆盖率。
图3(a)：用于蜂窝小区边缘性能改善的波束赋形。
图3(b)：用于使用 MU-MIMO 进行蜂窝小区容量改善的波束赋形
图3(b)描述了与两个空间分离的设备（UE3和UE4）同时进行的单小区（eNB3）通信。由于可以独立地对每个空间多路复用传输层应用不同的波束赋 形加权值，所以可以结合使用空分多址（SDMA） 和 多用户MIMO（MU-MIMO）传输，提供经过改善的小区容量。

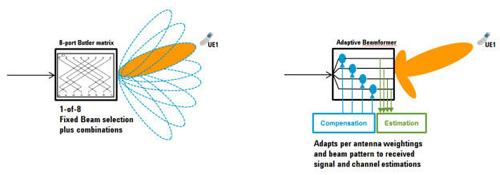

图4显示了两种不同的波束赋形实施技术。图4(a)中的实例是固定传统开关波束赋形器，其中包括一个8端口Butler矩阵波形赋形网络。这个网络实施由不同的可选择固定时间或相位时延路径矩阵使用90°混合耦合器和相移器组合实施而成。
产生的固定发射波束数量等于用于构成 Butler 矩阵网络的天线阵元N的数量。（示例使用了8个天线，产生了8条可选择的波束。）这有时也称为“波束网格”的波束赋形网络，支持选择任何单独的或组合的N个固定发射波束，以便最大限度提高设备接收机的SINR。
在无线网络中，最佳的eNB下行链路发射波束选择主要取决于对蜂窝小区中UE位置的了解。这种了解实际上可通过测量eNB接收天线阵列上的上行链路信号到达角（AoA）直接获得，也可从上行链路控制信道质量反馈信息间接推导得出。
