（5）中继链路容量包括业务的工作容量、保护容量、用于故障时业务恢复的备份容量以及预留的冗余容量。
（6）综合比较设备端口成本和系统总成本，在业务量大的节点之间设置直达中继链路。
（7）路由功能支持基于约束条件的通道选择。
（8）网管系统采用EMS和NMS分层设置。
（9）DCN具有足够的传输带宽，支持10/100Mbit/s以太网接口，采用光纤内和光纤外相结合的传送方式。
（10）支持基于传送平面的保护（MSP，MS-SPRing，SNCP）。
（11）基于控制平面的保护（1+1，1:1，M:N路径）和恢复（动态重路由恢复机制）。
（12）基于传送平面的保护和恢复结合、基于控制平面的保护和恢复结合（支持区段保护、路径保护与动态恢复结合）。
（13）根据不同业务等级设置相应的保护恢复方式，业务等级需根据承载业务的QoS设定，如表1所示。
表1 业务等级划分
4.2ASON规划流程
ASON网络规划通常包括网络方案确定、网络故障模拟、网络仿真和网络优化等过程（如图1所示）。

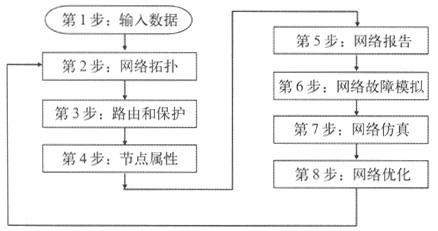

图1 ASON网络规划流程图
从图1可以看出，一个完整的ASON网络规划设计需要经过8个步骤完成，其中，第1～3步为数据输入，第4～8步为数据输出。
（1）输入数据。输入节点参数（节点名称及坐标）、设计周期、业务需求、成本参数、设备配置参数（支路速率、线路速率、线路填充率、链路容量限制等）。
（2）网络拓扑。设置链路起始点、终结点、名称、长度、总容量、可用容量等参数。
（3）路由和保护。设置路由分集能力，包括节点分离、链路分离和共享链路风险组（SRLG）等选项；保护选项有1+1通道保护、共享保护、无保护和可抢占等。
（4）节点属性。设置节点设备配置，包括交叉矩阵容量、线路端口、业务端口等。
（5）网络报告。提供网络总成本、中继链路容量利用率、设备利用率、业务的服务质量分析等信息。
（6）网络故障模拟。对规划ASON网络进行生存性验证，检测在单链路、双链路等故障条件下，网络的业务恢复率是否达到设计要求。
（7）网络仿真。对网络设计方案进行验证，包括控制域划分验证、SCN设计验证、传送平面设计验证以及业务服务质量验证，主要验证控制域的划分、SCN的拓扑和带宽设计、连接建立和故障时的恢复性能、业务的恢复时间等项目是否满足网络性能的要求。
（8）网络优化。这是ASON网络规划设计中不可或缺的一项工作，根据网络仿真的结果，对原有建设方案进行人工调整，使调整后的建设方案达到网络建设的预期指标。
一个ASON网络的规划设计完成后，随着网络投入使用和业务的发展需求，很快进入下一个循环的网络规划，可能包括网络优化和网络扩容两个方面的需求。
4.3ASON规划工具使用
目前，市场上使用的规划软件有两大类：一是设备商开发的软件，属于专用软件，用于自有设备的网络规划；二是专业软件商开发的软件，属于第三方软件，通过数据库加载市场主流设备功能特性，并通过私有的路由算法，提供准确度较高的网络规划方案。业内主流规划软件提供以下主要功能。
（1）网状网络成本驱动算法。通信路由和网络层设计采用成本驱动的算法，能够同时设计两层并在设备成本和两层切换成本之间进行折中权衡，为网络层拓扑选取最优成本的解决方案。成本设计输入参数如图2所示。
图2 基于成本的Mesh网络设计参数
（2）分层网络规划。将整个网络分为业务层、网络层（ASON层、WDM层）、光缆层3个层次，相邻层之间为客户层/服务层的关系，上层为客户层，下层为服务层，如图3所示。
图3 基于ASON网络的传送网分层
规划软件支持两种设计模式：一是联合设计模式，多个客户层同时设计两个服务层，通过基础数据的关联，实现业务层、网络层和光缆层的同步设计；二是独立设计模式，由多个用户层设计一个网络层。
（3）多种应用方式。支持环网、网状网及混合网设计，网状网的典型应用主要有3种方式：（a）网状传输网络的GreenField设计，主要用于新建网络；（b）多周期网状网络规划，可用于多期设计，根据每期的光缆拓扑和业务需求，进行精确和优化的每期网络设计；（c）现有网状网络的重组优化。
（4）支持多种约束条件的网络设计。常用约束条件有网络拓扑限制、链路容量限制、节点设备终结限制、节点交叉连接容量限制、通路长度限制、工作路由与保护路由的SRLG分离限制等。
（5）支持多种业务保护方式。业务保护等级和网络成本是成正比关系，可提供1+1SNCP保护、共享网状网保护、无保护等，其中共享网状网保护是共享同一个链路容量，由多个业务的保护通路共享同一个链路的保护容量。
（6）支持多种路由算法。常用路由算法有最短路径算法、负载均衡算法和自定义的路由算法等，其中自定义的路由算法包括最大可靠性算法和最短跳算法。
（7）数据导入导出。数据格式有表格和图形两种，如Excel、TEXT、ASCII等表格文件。节点设置支持经纬度方式，可以同无线网规划进行平滑衔接。
（8）丰富的输出报表。可以提供表格和图形报告，基于成本的Mesh网络设计汇总表包括设计参数、CapEx汇总、设计统计表、链路报告、节点报告、业务汇总报告等。
5、ASON规划面临的挑战
在ASON网络应用的初始阶段，由于技术规范制定的相对滞后，ASON网络规划面临以下几方面的挑战。
5.1规划工具缺乏统一规范
ASON网络规划软件是网络规模应用的重要保证，目前，业界对规划软件还没有统一的评估标准，造成项目利益相关方（运营商、设备商、设计院）对规划设计方案的权威性和准确性较难达成共识，对工程建设进度带来负面影响。
