作 者:广东省电信规划设计院移动通信咨询设计院 陈锦浩
如果采用主干多于4条,可以考虑使用POI(POINTOFINTERFACE),即多系统合路平台,可以实现多频段、多信号合路功能,并有等功率多支路输出。目前相关厂家的POI一般有4个输出(衰减一般在6~8dB),这样就可方便地对目标进行多主干覆盖。
3.多主干(大于POI输出支路数目)情况下进行功率放大的技巧
大型室内覆盖系统,需要的主干数目远大于4时,可以采用每条POI输出通过耦合器或者功分器等组合、分成2条以上支路,每条支路加干线放大器进行放大,这样就解决了主干数目较多而POI输出数目有限的问题。
例如某大型建筑物共有7层,但由于每一层面积非常大,2G已经用了2个sector(分别接2个POI),多条主干对其进行覆盖,总体覆盖情况如图1所示。]

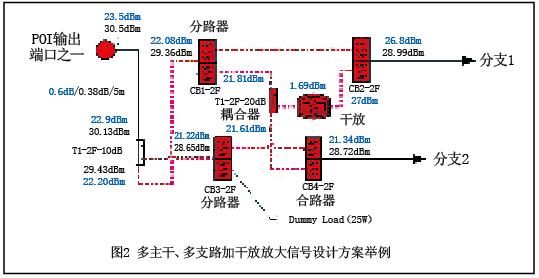

在该站点的3G升级改造设计中,由于路由太长而造成WCDMA信号衰减很快,所以需要考虑对每一层进行多分支覆盖,对每条POI输出通过耦合器或者功分器等组合、分成2条以上支路,每条支路加干线放大器进行信号放大。这种放大方式可以根据具体情况进行多种变化,如图2所示。

总的来说,这种放大多分支的办法要把握尽量少用干放以及每条支路不能使干放串联两条原则。
4.多天线小功率设计原则

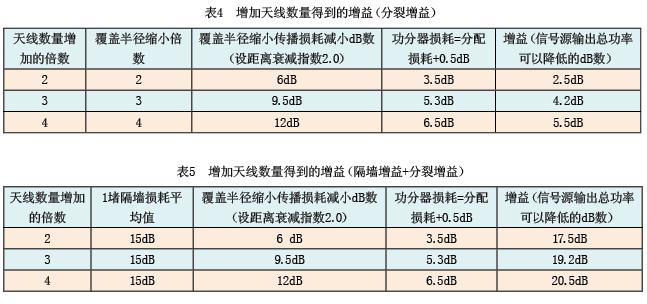

采取多天线小功率覆盖,可以达到均匀的分布强度。特别是在天线输出功率普遍不高的情况下,天线密布而小范围覆盖,比天线疏而大范围覆盖的效果好得多。根据模拟测试结果,增加天线数量获得的增益如表4、表5所示。

从表4、表5的数据可知,合理增加天线数量,可有效节约信源功率,达到良好的覆盖效果。
在实际工程设计中,采用多天线小功率覆盖,明显可以减少建筑物内柱、墙等信号阻碍物对信号的阻挡衰耗和绕射损耗,尤其在WCDMA信号源输出功率普遍不是很强、室内天线输出功率不高的情况下,效果更是好得多。采用多天线小功率进行覆盖,也要注意合理设置边缘天线的输出信号功率,防止泄漏到室外而造成干扰和掉话。
